Dachówki wentylacyjne wspierają przepływ powietrza pod pokryciem dachowym, ale nie działają jako samodzielny system wentylacji. Ich zastosowanie i rozmieszczenie trzeba rozpatrywać razem z całą drogą przepływu powietrza – od dolnej części połaci aż po jej górną część. Znaczenie mają przy tym konstrukcja i geometria dachu, zastosowany model pokrycia oraz miejsca, w których swobodny przepływ powietrza może zostać zakłócony.
Dlatego nie ma jednego schematu rozmieszczenia dachówek wentylacyjnych odpowiedniego dla każdego dachu. W naszej ofercie są one elementami dopasowanymi do określonych systemów dachówek ceramicznych, a poszczególne rozwiązania różnią się również parametrami wentylacyjnymi. W zależności od systemu wentylację mogą wspierać także specjalne elementy połaciowe, okapowe i kalenicowe.
Prawidłowe rozmieszczenie dachówek wentylacyjnych zaczyna się od przeanalizowania drogi przepływu powietrza pod pokryciem. Samo zachowanie równych odstępów między elementami nie gwarantuje właściwego działania wentylacji. Trzeba uwzględnić zarówno możliwość dopływu powietrza w dolnej części połaci, jak i sposób jego odprowadzania w części górnej.
Przy planowaniu rozmieszczenia warto zwrócić uwagę przede wszystkim na:
- model zastosowanej dachówki ceramicznej i dostępne dla niego elementy systemowe,
- długość i geometrię połaci,
- przebieg przestrzeni umożliwiającej przepływ powietrza,
- sposób rozwiązania okapu i kalenicy,
- miejsca, w których ciągłość połaci zostaje przerwana,
- elementy mogące utrudniać swobodny przepływ powietrza pod pokryciem.
Dachówka wentylacyjna nie powinna być więc traktowana jako niezależny dodatek do pokrycia. Jej położenie musi wynikać z funkcji, którą ma pełnić w konkretnym układzie dachu.
Dlaczego równomierne rozmieszczenie nie zawsze wystarcza?
Regularny rozstaw dachówek wentylacyjnych może wydawać się najprostszym rozwiązaniem, ale nie uwzględnia różnic pomiędzy poszczególnymi połaciami. Na jednym dachu droga przepływu powietrza może być stosunkowo prosta, podczas gdy na innym zostanie zakłócona przez okna dachowe, komin, kosz lub bardziej złożoną geometrię.
Z tego powodu punktem wyjścia nie powinno być pytanie: „co ile dachówek zamontować element wentylacyjny?”, ale raczej: „jak powietrze będzie przemieszczało się pod pokryciem?”. Dopiero po przeanalizowaniu tej drogi można określić miejsca wymagające dodatkowego wsparcia wentylacji.
Dachówki wentylacyjne stosuje się tam, gdzie potrzebne jest dodatkowe wsparcie przepływu powietrza pod pokryciem. Szczególnej uwagi wymagają miejsca, w których układ połaci lub znajdujące się w niej elementy wpływają na ciągłość przestrzeni wentylacyjnej.
| Miejsce na dachu | Co należy sprawdzić? |
| Górna część połaci | Czy powietrze może być swobodnie odprowadzane i jak rozwiązano wentylację kalenicy? |
| Okno dachowe | Czy jego obecność nie przerywa drogi przepływu powietrza pod pokryciem? |
| Komin | Jak przejście przez połać wpływa na ciągłość przestrzeni wentylacyjnej? |
| Kosz dachowy | Czy geometria połączenia połaci nie ogranicza przepływu powietrza? |
| Złożona połać | Czy na całej wymaganej długości zachowana jest droga przepływu powietrza? |
Nie oznacza to, że przy każdym oknie, kominie czy koszu automatycznie należy zastosować taką samą liczbę dachówek wentylacyjnych. Każde z tych miejsc trzeba rozpatrywać w kontekście konstrukcji konkretnego dachu i przebiegu przestrzeni wentylacyjnej.
Górna część połaci ma szczególne znaczenie dla odprowadzania powietrza spod pokrycia. Dlatego lokalizacji dachówek wentylacyjnych nie należy ustalać bez uwzględnienia sposobu wykonania kalenicy.
W naszych systemach dostępne są również ceramiczne elementy przeznaczone do tej strefy dachu, w tym dachówki kalenicowe wentylacyjne. Dla wybranych pokryć występują także różne warianty elementów kalenicowych. Dzięki temu wentylację górnej części połaci można planować jako część kompletnego systemu dachowego.
Dachówek wentylacyjnych na połaci i rozwiązania zastosowanego przy kalenicy nie powinno się więc analizować oddzielnie. Oba elementy mają znaczenie dla drogi, którą powietrze przemieszcza się pod pokryciem.
Nie warto kierować się zasadą, że dachówka wentylacyjna powinna zawsze znajdować się w jednym, z góry określonym rzędzie. Rozwiązanie właściwe dla jednej konstrukcji dachu i jednego systemu pokrycia nie musi sprawdzić się w innych warunkach.
Miejsce montażu powinno wynikać przede wszystkim z przebiegu przestrzeni wentylacyjnej oraz sposobu rozwiązania górnej części połaci. Zamiast automatycznie wybierać np. drugi czy trzeci rząd od kalenicy, należy spojrzeć na cały układ i funkcję, którą dodatkowy element wentylacyjny ma w nim pełnić.
Warto pamiętać: rozmieszczenie dachówek wentylacyjnych powinno wynikać z konstrukcji konkretnego dachu i zastosowanego systemu pokrycia, a nie z jednej reguły powtarzanej niezależnie od warunków.
Ile dachówek wentylacyjnych potrzeba na dach?
Liczby dachówek wentylacyjnych nie powinno się ustalać wyłącznie na podstawie powierzchni połaci. Znaczenie mają konkretny system pokrycia, parametry zastosowanego elementu wentylacyjnego, geometria dachu oraz sposób rozwiązania całej drogi przepływu powietrza.
W naszej ofercie znajdują się dachówki wentylacyjne o różnych przekrojach wentylacyjnych. W zależności od systemu dostępne są m.in. rozwiązania o przekroju 14, 25 czy 32,5 cm², a oferta obejmuje również inne ceramiczne elementy wspierające wentylację poszczególnych stref dachu.
To pokazuje, dlaczego nie należy automatycznie przeliczać liczby dachówek wentylacyjnych wyłącznie na metry kwadratowe pokrycia. Dwa rozwiązania mogą różnić się parametrami, a dwa dachy o podobnej powierzchni – geometrią i przebiegiem przestrzeni wentylacyjnej. Dobór trzeba więc odnosić do konkretnego systemu i konstrukcji.
Jak działają dachówki wentylacyjne?

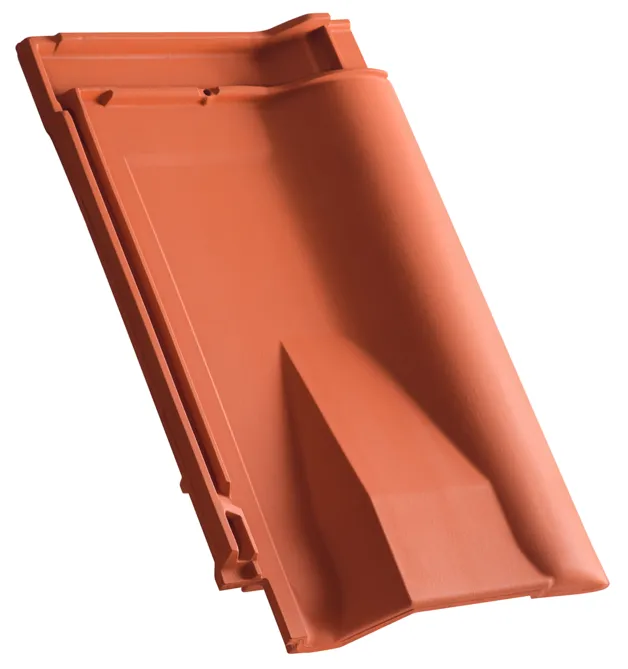

Dachówka wentylacyjna jest elementem pokrycia umożliwiającym dodatkową wymianę powietrza w przestrzeni pod dachówkami. Jej zadaniem jest wspieranie przepływu powietrza w określonych miejscach połaci. W naszych systemach takie elementy są dopasowane do konkretnych modeli dachówek ceramicznych, dzięki czemu stanowią integralną część pokrycia.
Jednym z istotnych parametrów jest przekrój wentylacyjny, czyli powierzchnia dostępna dla przepływu powietrza. Wartość ta może różnić się pomiędzy poszczególnymi rozwiązaniami. Przykładowo w systemie CLASSIC Lenti dostępna jest dachówka wentylacyjna o przekroju 25 cm², a także dachówki połaciowe, okapowe i kalenicowe wentylacyjne o przekroju 10 cm².
Jakie elementy wentylacyjne występują w systemach swissporTON?
Wentylacji dachu nie należy sprowadzać wyłącznie do jednej dachówki wentylacyjnej. W zależności od wybranego systemu możemy zastosować różne elementy odpowiadające za określone strefy pokrycia.
| Rodzaj elementu | Rola w systemie |
| Dachówka wentylacyjna | Wspiera dodatkową wymianę powietrza w określonym miejscu połaci |

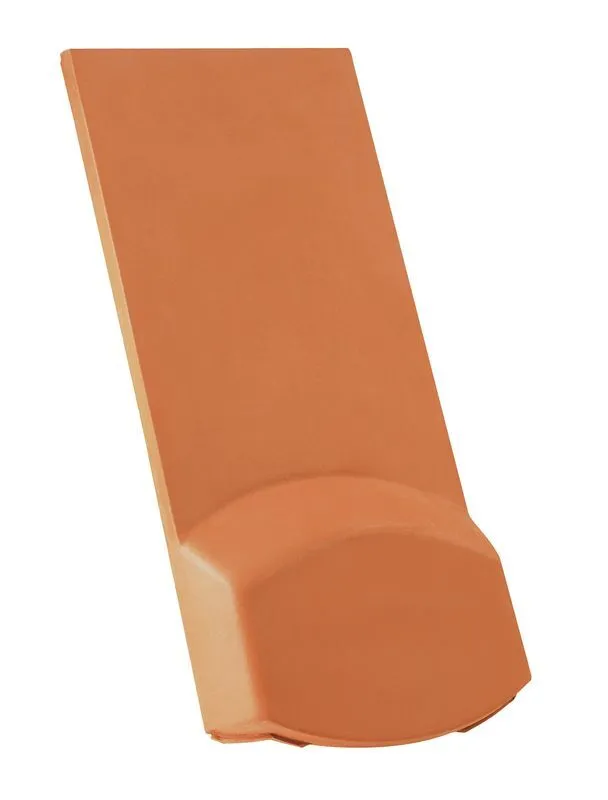

| Dachówka połaciowa wentylacyjna | Element wentylacyjny stosowany w obrębie połaci |
| Dachówka okapowa wentylacyjna | Element przeznaczony do dolnej strefy połaci |
| Dachówka kalenicowa wentylacyjna | Element stosowany w górnej części połaci, w obrębie kalenicy |
| Warianty elementów kalenicowych | Element stosowany w górnej części połaci, w obrębie kalenicy |
Zakres dostępnych elementów zależy od konkretnego modelu dachówki. Przykładowo dla CLASSIC Lenti oferujemy dachówki połaciowe, okapowe i kalenicowe wentylacyjne o przekroju 10 cm² oraz dachówkę wentylacyjną o przekroju 25 cm². Inne systemy mogą wykorzystywać elementy o odmiennych parametrach i konfiguracji.
Dachówka wentylacyjna nie zastępuje wentylacji całego pokrycia
Dodanie dachówek wentylacyjnych nie jest sposobem na rozwiązanie każdego problemu z przepływem powietrza pod pokryciem. Są one jednym z elementów systemu i powinny współpracować z rozwiązaniami umożliwiającymi dopływ powietrza w dolnej części połaci oraz jego odprowadzanie w części górnej.
W praktyce najpierw trzeba przeanalizować cały przebieg przestrzeni wentylacyjnej, a dopiero później zdecydować, czy i gdzie potrzebne jest dodatkowe wsparcie. Samo zwiększenie liczby dachówek wentylacyjnych bez rozpoznania przyczyny ograniczonego przepływu nie zastąpi prawidłowego zaplanowania wentylacji pokrycia.
Jak dobrać dachówki wentylacyjne swissporTON?
Punktem wyjścia powinien być konkretny model pokrycia. Dachówka wentylacyjna jest elementem systemowym, dlatego warto dobierać ją razem z pozostałymi elementami przeznaczonymi dla danego modelu dachówki ceramicznej.
W praktyce można przyjąć następującą kolejność:
- Wybierz konkretny system dachówek swissporTON. Pozwoli to określić, jakie elementy wentylacyjne są dla niego dostępne.
- Przeanalizuj drogę przepływu powietrza. Uwzględnij dolną i górną część połaci oraz przestrzeń znajdującą się pod pokryciem.
- Zwróć uwagę na miejsca przerywające ciągłość połaci. Mogą to być m.in. okna dachowe, kominy czy kosze.
- Uwzględnij rozwiązanie kalenicy. Dachówki wentylacyjne na połaci powinny współpracować ze sposobem odprowadzania powietrza w jej górnej części.
- Dobierz odpowiednie elementy systemowe. Ich rodzaj, liczba i położenie powinny odpowiadać konkretnemu układowi dachu.
Taka kolejność pozwala uniknąć sytuacji, w której najpierw ustala się arbitralną liczbę dachówek wentylacyjnych, a dopiero później próbuje dopasować je do konstrukcji dachu.
Najczęstsze błędy przy stosowaniu dachówek wentylacyjnych
Problemy mogą wynikać nie tylko z braku odpowiednich elementów, lecz także z błędnych założeń dotyczących ich funkcji i rozmieszczenia. Warto unikać przede wszystkim:
- przyjmowania jednej liczby dachówek wentylacyjnych dla każdego dachu o podobnej powierzchni,
- rozmieszczania ich wyłącznie w równych odstępach bez analizy przepływu powietrza,
- automatycznego wybierania zawsze tego samego rzędu od kalenicy,
- kopiowania rozwiązania zastosowanego przy innym modelu dachówki,
- pomijania wpływu okien dachowych, kominów, koszy i geometrii połaci,
- analizowania dachówek wentylacyjnych bez uwzględnienia sposobu wykonania kalenicy,
- traktowania dodatkowych dachówek jako zamiennika prawidłowo zaplanowanej wentylacji pokrycia.
Wspólnym mianownikiem tych błędów jest próba zastosowania jednego schematu w sytuacji, w której rozwiązanie powinno wynikać z konkretnego systemu pokrycia i konstrukcji dachu.
Dachówki wentylacyjne swissporTON – co warto zapamiętać?
Dachówki wentylacyjne mają wspierać przepływ powietrza pod pokryciem w miejscach, w których jest to potrzebne. Nie należy jednak traktować ich jako samodzielnego rozwiązania ani rozmieszczać według jednej reguły stosowanej na każdym dachu.
Najważniejsze jest spojrzenie na dach jako na cały system. Trzeba uwzględnić wybrany model dachówki ceramicznej swissporTON, parametry dostępnych dla niego elementów, geometrię połaci, miejsca zakłócające ciągłość przestrzeni wentylacyjnej oraz rozwiązania zastosowane przy okapie i kalenicy. W naszej ofercie dostępne są różne ceramiczne elementy wentylacyjne, dlatego ich dobór warto zawsze rozpocząć od konkretnego systemu pokrycia.
